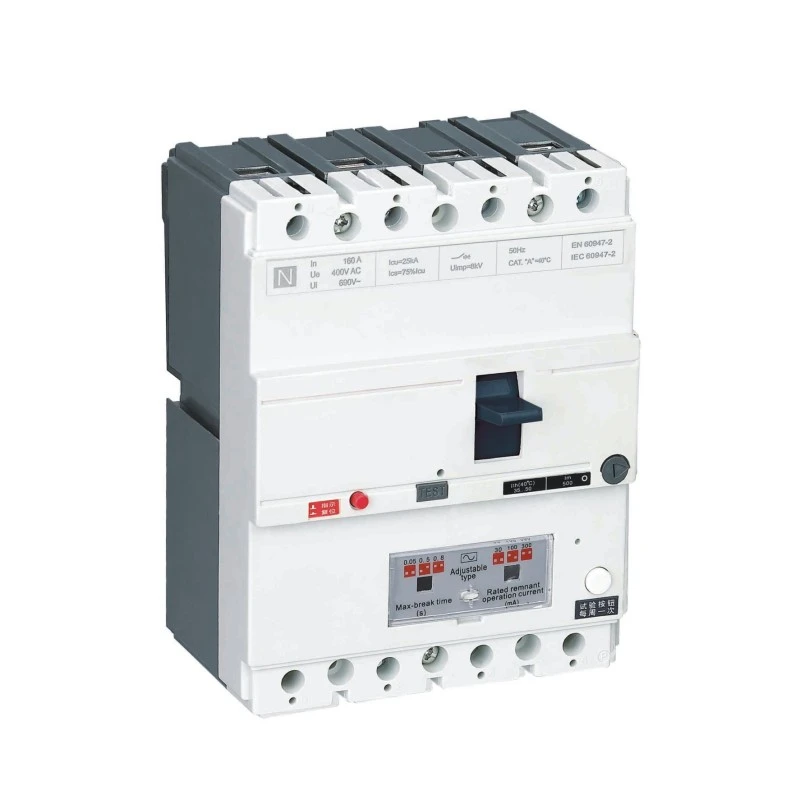

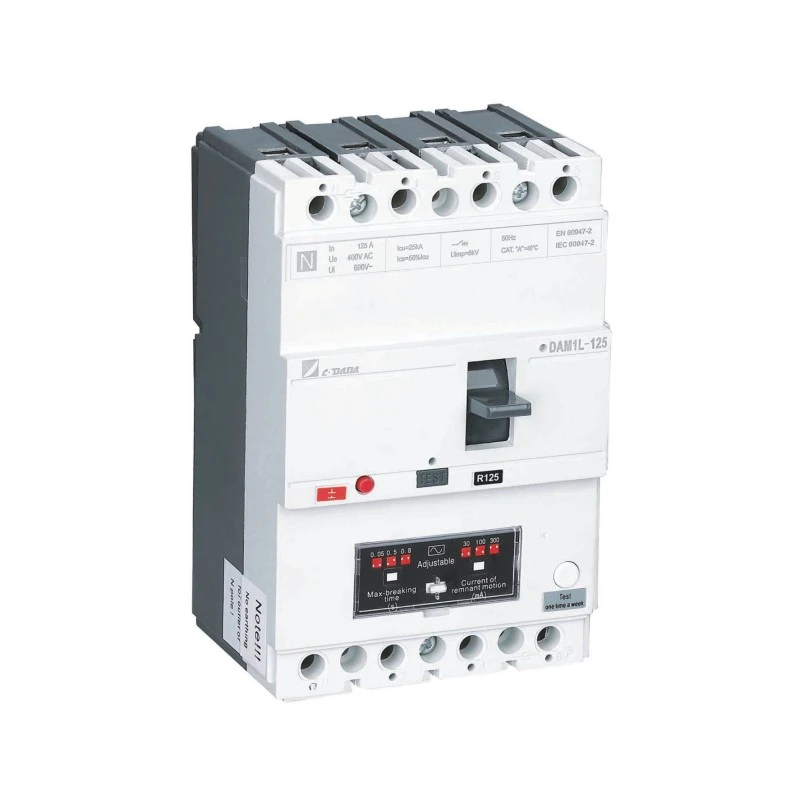

MCCB me te Parenga Leakage

Whakanuia te haumaru hiko i tua atu i te taumahatanga me te whakamarutanga iahiko poto me te CDADA DAM1L Series MCCB me te Parenga Leakage he kaikoi iahiko kua whakarewahia me te mahi o naianei (RCD/ELCB). I hoahoatia e te kaihanga ngaio a Shanghai DADA Electric CO., LTD ki nga paerewa o te ao, ko tenei MCCB 4P leakage e whakakotahi ana i te tohatoha mana mahi nui me te kitenga o te hee o te whenua me te ora-me te ahi.

I whakatauhia mai i te 10A ki te 500A i te 400V/415V, ka taea e ia te whakarite i te toenga mahi o naianei (30mA–1000mA) me te wa whakaroa - ka taea te whakamarumaru mo te haumaru whaiaro (≤30mA), te aukati ahi ranei (100mA–500mA+). Ma te hikohiko hiko maha-waahanga, ka mau tonu te mahi ahakoa ka rahua tetahi waahanga, ka heke ranei te ngaohiko ki te 50V, me te whakarite kia kore e rite te pono ki roto i nga hanganga tino nui penei i nga kauhanga, teitei, nga tari kawe waka, me nga tipu ahumahi.

Whakatakotoranga Matua

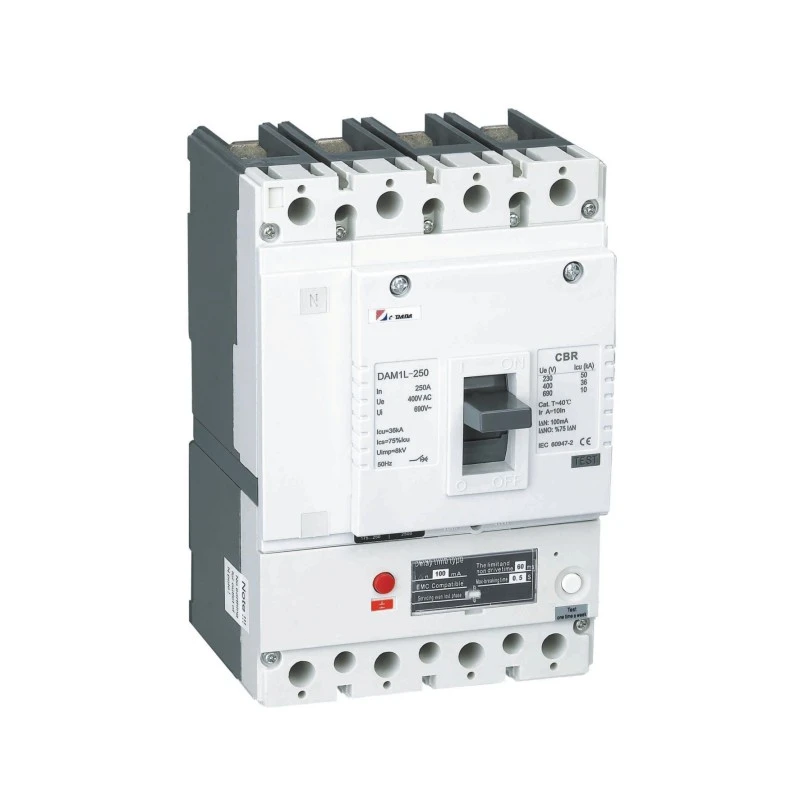

Tauira: DAM1L Series – Earth Leakage MCCB (CBR-momo MCCB)

Pou: 4P (paerewa; 3P e waatea ana i runga i te tono)

Whakatauhia o naianei (I roto): 10A - 500A

Ngaohiko Whakatau: 400V / 415V AC, 50Hz

Ngaohiko Waihanga (Ui): 400V (≤160A), 690V (>250A)

Tautuhinga O Naianei (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Whakariteritenga: Te whakatikatika i te waahi o te I△n me te wa haerenga (he wa roa, kua roa ranei)

Momo Waahi Waahi:

Momo B: Taketake (Inm <100A)

Momo S: Paerewa

Momo H: He pakaru teitei (>160A)

Tiwhikete: CE, CB, SEMKO

Āhuatanga matua:

★ hiko RCD hiko-maha-waahanga → mahi ki raro ki te 50V

★ Whakawehea nga hoapaki matua me nga hoapaki

★ Patene whakamatautau pana-ki-haere

★ Tautuhinga autō taea te whakarite (0.8–1.0×In)

★ kaha EMI/RFI anti-porearea kaha

★ Te awhe taapiri katoa: te haerenga shunt, nga hoapaki awhina / whakaohooho, te kakau hurihuri

Pepa raraunga hangarau

Kaiwhati iahiko-papa-papa (ELCB)

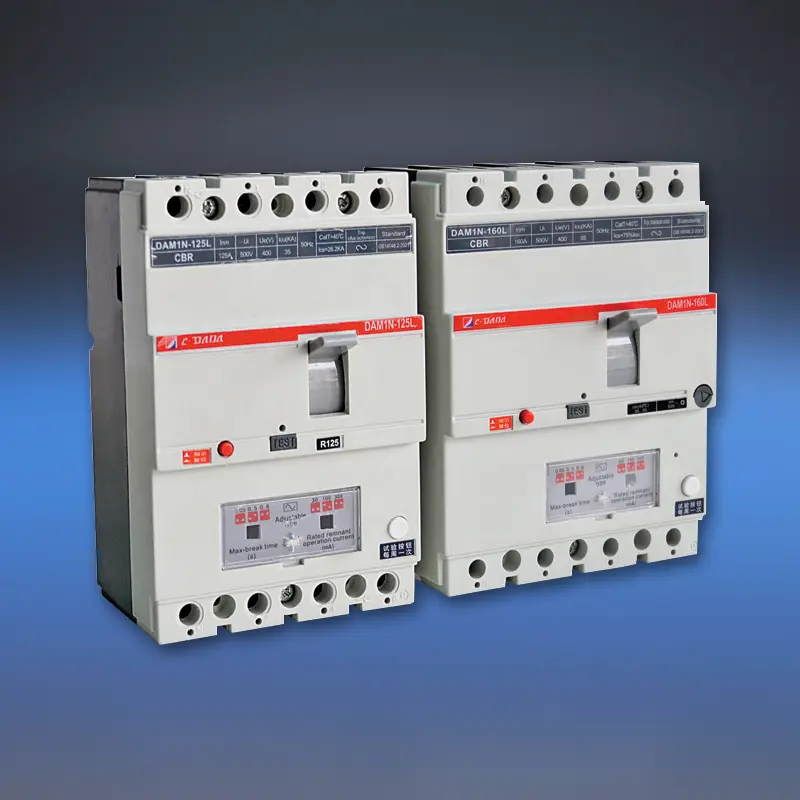

Tauira			DAM1-125L			DAM1-160L
Waahi Waehere Kaha Waahi			B	N	S	B	N	S
I Whakatauhia o naianei o te Rahi Tāpare- Inm (A)			125A			160A
I Whakatauria Naianei-Ki roto(40,50, 55 ℃ ranei) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Te maha o te Pou			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(te tihi)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Paepae o nāianei (mA)			100-300-500			100-300-500
Wā roa(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Āhuatanga Dielectric (V)			2500			3000
tawhiti lonization (mm)			≤30/0			≤30/0
Te manawanui	Huringa Tapeke		8000			8000
	Te Ora Hiko		1000			1000
	Te Ora Miihini		7000			7000
Kāwai (EN 60947-2/IEC 60947-2)	Iahiko matua		A/0			A/0
	Iahiko awhina		AC-15			AC-15
I raro i te Tuku Ngaohiko			√			√
Tukua Shunt			√			√
Whakapā Awhina			√			√
Whakaoho Whakaoho			√			√
Whakapā Awhina me te Whakaoho Whakaoho			√			√
Whakahaere Mahi Mahi			√			√
Hangaia Mahi Hiko			√			√
Uwhi tauranga			√			√
Whakawehe wahanga			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Taumaha	Putanga pumau 3P/4P		-			-
	Putanga mono-mai 3P/4P		-			-
	Tuhia te putanga 3P/4P		-			-

He aha te take i whiriwhiri ai i te CDADA MCCB me te Parenga Leakage?

★ Haumaru Whakauru Pono

Kaore i rite ki nga waahanga taapiri RCD, kua hangaia e te DAM1L te whakamarumaru riipapa kua oti te whakarite i te wheketere—te whakarite kia pai te ruruku me te whakakore i nga take hototahi.

★ Maha-Wahanga Power mo RCD Circuit

I rahua nga RCD moata ki te ngaro tetahi waahanga. Ko te hoahoa a CDADA e whakamahi ana i nga waahanga katoa hei whakakaha i te hiko whakamarumaru, na reira ka mahi tonu ahakoa i te wa e ngaro ana te waahanga, te ngaohiko kaha ranei.

★ Nga Whainga Tiaki Taarua i roto i te Pūrere Kotahi

◆ 30mA: Ka tutuki nga whakaritenga IEC mo te whakamarumaru ohorere whaiaro

◆ 100mA–1000mA: Aukati i nga ahi whakakino whakamatao mai i nga koha whenua iti, tohe tonu.

★ Pae-Whakaritea mo nga Tikanga o te Ao

Whakapaipaihia te tairongo me te whakaroa ki te karo i te whakapouri i nga taiao maku (hei tauira, nga horoi motoka, nga paamu) me te pupuri i te haumaru.

★ Tikanga Ahumahi-Koeke

Ko te kaha pakaru teitei (H-momo), te wehenga arc pakari, me te whakamarumaru kapeka IP20+ e pai ana mo nga waahi pakihi me nga umanga.

★ Tautukunga Ao, Uara Paetata

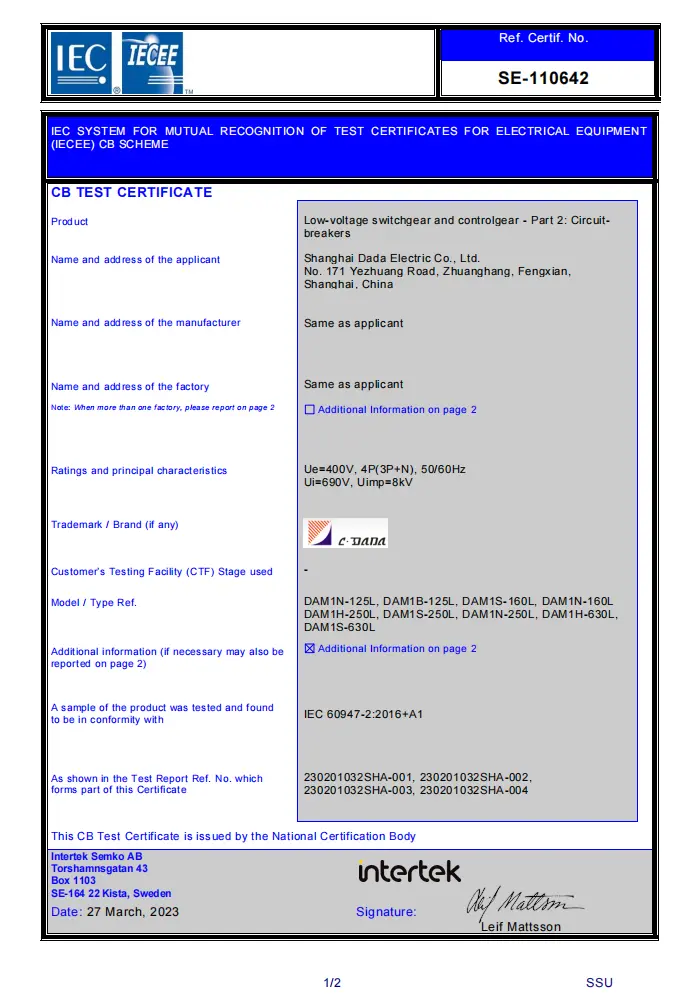

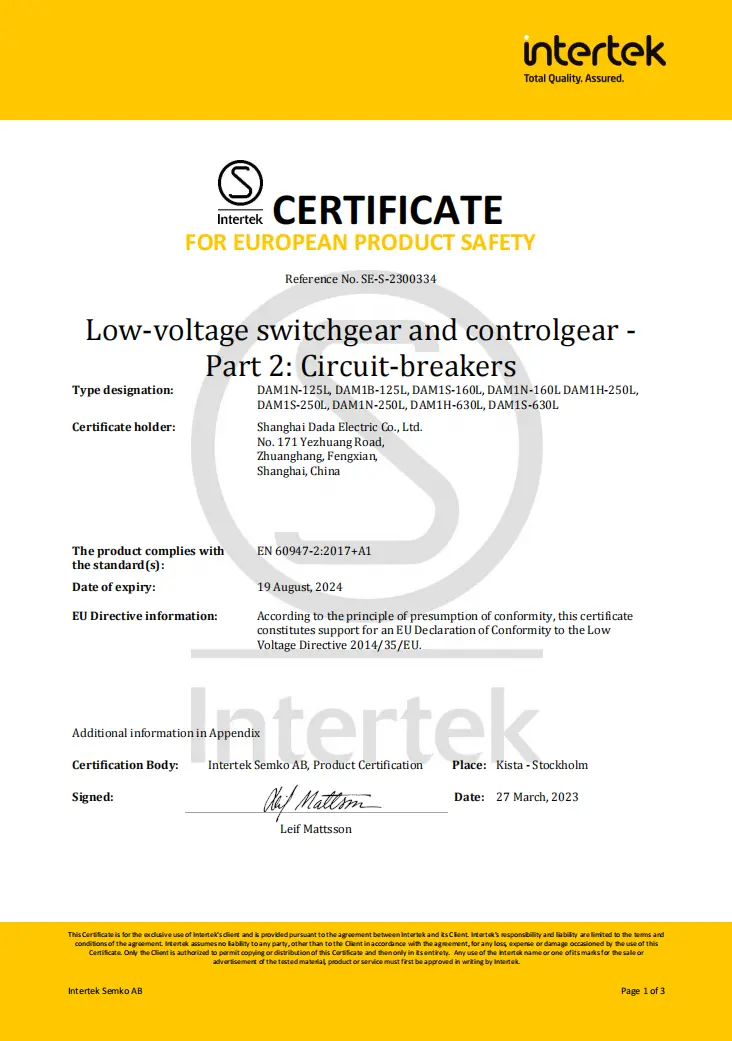

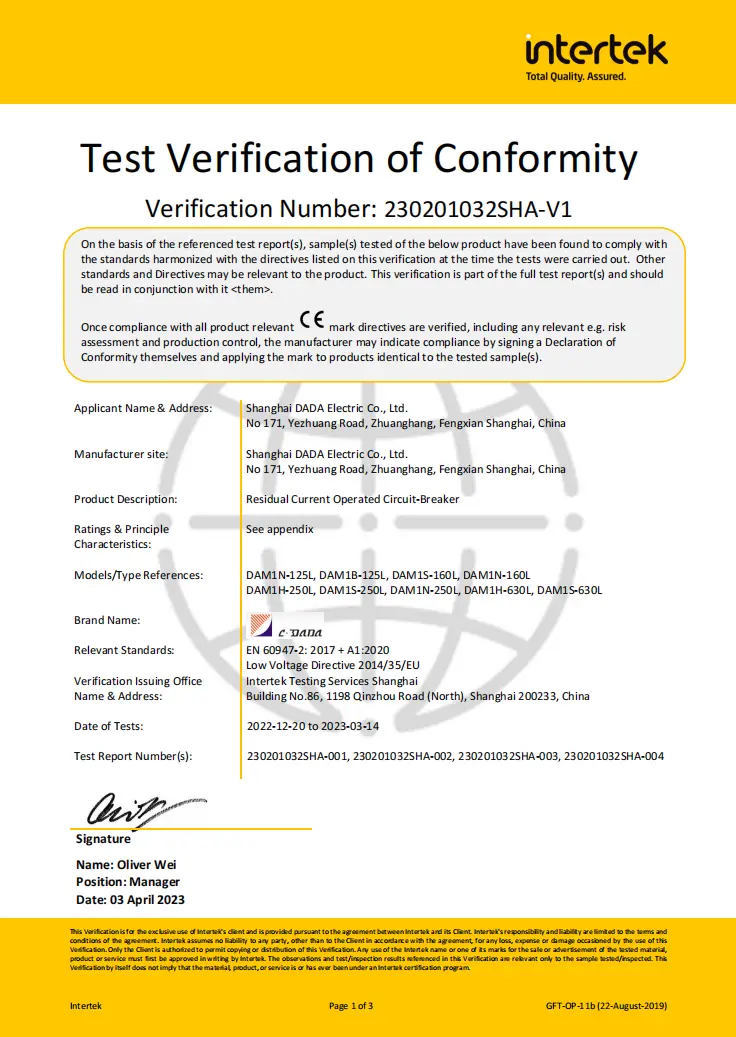

Kua whakamanahia mo Uropi (CE/CB), whenua Nordic (SEMKO)—he pai mo nga kaupapa kaweake—me te utu whakataetae mai i tetahi kaihanga Hainamana pono.

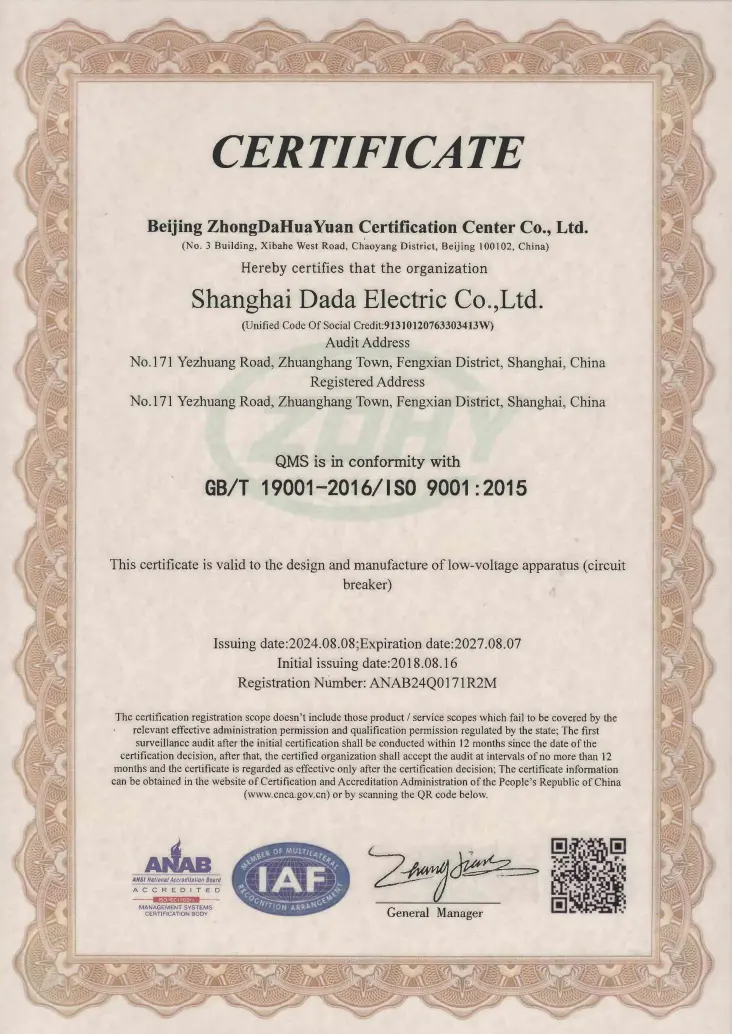

★ Ko ta matou whare hangahanga kua whakamanahia i raro i te ISO9001: 2015 Pūnaha Whakahaere Kounga.

Nga Tono Tikanga

Te Whare Noho-Teitei: Kaihoko moni matua, papaa papa ranei (300mA mo te whakaiti i te tupono o te ahi)

Tunnels & Subways: Hanganga tino nui e hiahia ana ki te rapu rerenga kore-haumaru

Nga hohipera me nga kura: 30mA te whakamarumaru ki nga waahi maku (taiwhanga, wharepaku)

Nga Tipu Ahumahi: Nga kai motika me te aro turuki i nga he o te whenua

Nga waahi hanga: Te tohatoha hiko rangitahi me te tiaki kaimahi

FAQ

Q1: He aha te rereketanga i waenga i te MCCB paerewa me te MCCB me te parenga rerenga?

A1: Ko te MCCB paerewa anake te tiaki i te taumahatanga me nga iahiko poto. Ka taapirihia e te DAM1L te toenga o naianei (te turuturu o te whenua) te rapunga—ka paheke ina rere ana te ia ki te whenua (hei tauira, ma te tangata, ma te maataki kua pakaru ranei), hei aukati i te ru hiko, te ahi ranei.

Q2: Ka taea e au te whakamahi i te 100A MCCB RCD mo te whakamarumaru whaiaro?

A2: Mena ka tautuhia ki te 30mA anake. Ko te tohu o naianei (100A) e whakaatu ana i te kaha o te kawenga; ko te tautuhinga toenga (I△n) ka tautuhi i te mahi haumaru. Mo te whakamarumaru ohorere, me ≤30mA te I△n, ahakoa te In.

Q3: He aha te take e hiahiatia ai e te ara iahiko RCD te mana maha-waahanga?

A3: Mēnā kotahi noa te hiko o te wā, mā te korenga o te wāhanga kotahi ka whakakorehia te parenga rerenga. Ko te hoahoa-waahanga-maha a CDADA ka whakarite kia kaha tonu te RCD ahakoa i te wa e ngaro ana te wahanga, te ngaohiko iti ranei (ki raro ki te 50V)—he mea nui mo te haere tonu o te haumaru.

Q4: He pai te 4P leakage MCCB mo nga punaha TT, TN-S ranei?

A4: Ae—he mea hangaia mo nga punaha TT, TN-S, me te IT. Ko te hoahoa 4P ka pakaru i nga waahanga katoa me te koretake, he mea nui mo nga punaha TT kaore i te pono te tuunga ki runga i te awa.

Q5: He aha te take i whiriwhiri ai i te CDADA i runga i nga huinga huinga RCD + MCCB?

A5: CDADA DAM1L tuku:

● He tapuwae iti ake (whakauru me nga taputapu e rua)

● Te ruruku whakapumau (kaore he morearea o te taurite)

● He iti ake te utu me te uaua waea

● Te ti'aturiraa teitei ake (waahanga hiri kotahi)

● Kare e taea te whakatikatika i runga i te papaanga me nga RCD-tairongo
